高架活動地板產品
Levaflor 銀田鋁合金高架活動地板系統
產品詳細介紹

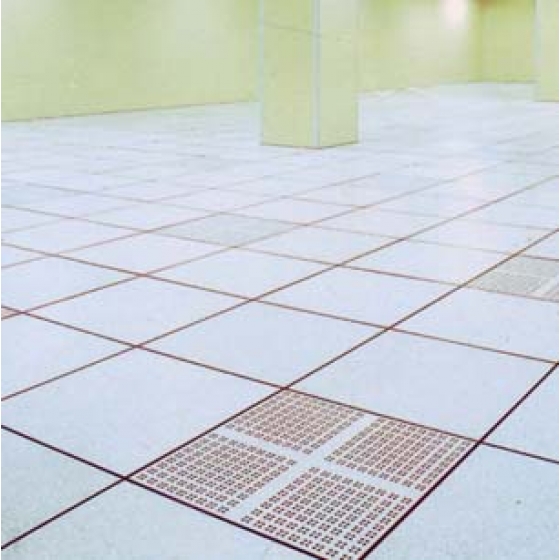

隨著科技發展,對於無塵室/潔淨室內之高架地需求也相應增加。
針對此趨勢,銀田開發出符合無塵室高標準要求的鋁合金高架地板系統,全部系統採用高級鋁合金材料製成,質地輕巧,整體成型,防蝕性強。此外,面板採用建築原理之觀念設計,突破傳統性思維,因此承載重量增強。

特色:

面板部分:

1.面板上 角落可上鎖 ,增強防震系數。(圖一)
2.蜂巢板上 圓孔 具倒角處理(Chamfer Hole) ,更能符合無塵室高標 準的潔淨要求。 (圖二) (圖三)
3.為滿足無塵室之各種需求,可 提供18%、20%與25%開孔率之蜂巢板 。另亦可提供 40%及48%開孔之格柵板 。(圖四) (圖五)
4.面貼導電地磚、高壓積層板或以不鏽鋼面板處理。(圖六)
5.可依個別求提供EPOXY處理、粉體塗裝、 陽極處理或無電解鎳處理之鋁合金地板 。

(圖一) (圖二) (圖三) (圖四) (圖五) (圖六)
說明 700型  500型
尺寸 600 × 600mm 600 × 600mm
材料 ADC-12 ADC-12
重量 9.5kg 8.5kg
導電地磚電阻值 10^4 ~10^6 Ω 10^4 ~10^6 Ω
高壓積層板電阻值 2 × 10^6 ~10^10 Ω 2 × 10^6 ~10^10 Ω
開孔率 18 %、 20 %、 25 % 18 %、 20 %、 25 %

基座部分:

1.基座圓管內採用專利內肋設計 於架高75㎝時,仍然可支撐重達6,500kgf的重量,符合高承載的未來趨勢。(圖一)
2.基座頂置鋼網墊片,導電性更佳。(圖二)
3.Interlock 之設計,承載更穩固,防震性更佳 。(圖三)
4.基座施作以 特殊黏膠處理,亦可應客戶要求加裝膨脹螺絲固定。
5.高架地板之水平高度可藉由螺桿調整 ,特殊高度亦可配合供應。(圖四)
6.鋁、鐵材質之基座均可提供。(圖五)
7.基座備有 接地銅網穿繞之預留線孔 ,接地施作方便且效果良好。

(圖一) (圖二) (圖三) (圖四) (圖五)



衍樑部分:

  1. 可提供上下雙衍樑,不僅增強防震係數外,下衍樑亦可做為線槽架。 (圖一)
  2. 第三衍樑及其線槽 的設計,除可避免磁場干擾外,同時線路之管理更具彈性化。(圖二)
  3. 鋁質衍樑,可以螺絲固定於基座頭部份。(圖三)
  4. 亦可提供鐵質衍樑及配合可變動承載衍樑結構 ,以因應不同需求。 (圖四)
(圖一) (圖二) (圖三) (圖四)
