产品索引 -高架活动地板产品

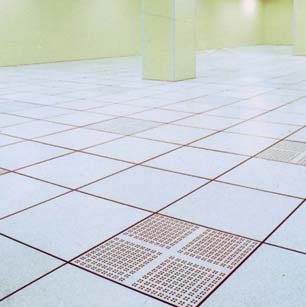

Levaflor 银田铝合金高架活动地板系统


随着科技发展,对于无尘室/洁净室内之高架地需求也相应增加。
针对此趋势,银田开发出符合无尘室高标准要求的铝合金高架地板系统,全部系统採用高级铝合金材料制成,质地轻巧,整体成型,防蚀性强。此外,面板採用建筑原理之观念设计,突破传统性思维,因此承载重量增强。

特色:

面板部分:

1.面板上 角落可上锁 ,增强防震系数。(图一)
2.蜂巢板上 圆孔 具倒角处理(Chamfer Hole) ,更能符合无尘室高标 准的洁净要求。 (图二) (图三)
3.为满足无尘室之各种需求,可 提供18%、20%与25%开孔率之蜂巢板 。另亦可提供 40%及48%开孔之格栅板 。(图四) (图五)
4.面贴导电地砖、高压积层板或以不锈钢面板处理。(图六)
5.可依个别求提供EPOXY处理、粉体涂装、 阳极处理或无电解镍处理之铝合金地板 。

(图一) (图二) (图三) (图四) (图五) (图六)
说明 700型  500型
尺寸 600 × 600mm 600 × 600mm
材料 ADC-12 ADC-12
重量 9.5kg 8.5kg
导电地砖电阻值 10^4 ~10^6 Ω 10^4 ~10^6 Ω
高压积层板电阻值 2 × 10^6 ~10^10 Ω 2 × 10^6 ~10^10 Ω
开孔率 18 %、 20 %、 25 % 18 %、 20 %、 25 %

基座部分:

1.基座圆管内採用专利内肋设计 于架高75㎝时,仍然可支撑重达6,500kgf的重量,符合高承载的未来趋势。(图一)
2.基座顶置钢网垫片,导电性更佳。(图二)
3.Interlock 之设计,承载更稳固,防震性更佳 。(图三)
4.基座施作以 特殊黏胶处理,亦可应客户要求加装膨胀螺丝固定。
5.高架地板之水平高度可藉由螺桿调整 ,特殊高度亦可配合供应。(图四)
6.铝、铁材质之基座均可提供。(图五)
7.基座备有 接地铜网穿绕之预留线孔 ,接地施作方便且效果良好。

(图一) (图二) (图三) (图四) (图五)



衍樑部分:

  1. 可提供上下双衍樑,不仅增强防震系数外,下衍樑亦可做为线槽架。 (图一)
  2. 第三衍樑及其线槽 的设计,除可避免磁场干扰外,同时线路之管理更具弹性化。(图二)
  3. 铝质衍樑,可以螺丝固定于基座头部份。(图三)
  4. 亦可提供铁质衍樑及配合可变动承载衍樑结构 ,以因应不同需求。 (图四)
(图一) (图二) (图三) (图四)

配件部分:

产品编号 产品图 规格
斜支撑 对于基座高度特别之情况,可提供斜支撑设计,使高架地板更形稳固。
弹性出线盖板 可调线径之弹性出线盖板,美观大方,线径处理弹性简便。
节阀器 节阀器的装设,可依需求调整风量大小及方向。
斜坡和台阶 依照高架地板完成高度设计斜坡或台阶
吸盘 吸盘之提供,方便日后使用高架地板。
膨胀螺丝—喜得钉、PE保温层、接地铜网,方形管 其他无尘室高架地板所需之配备俱可提供。
